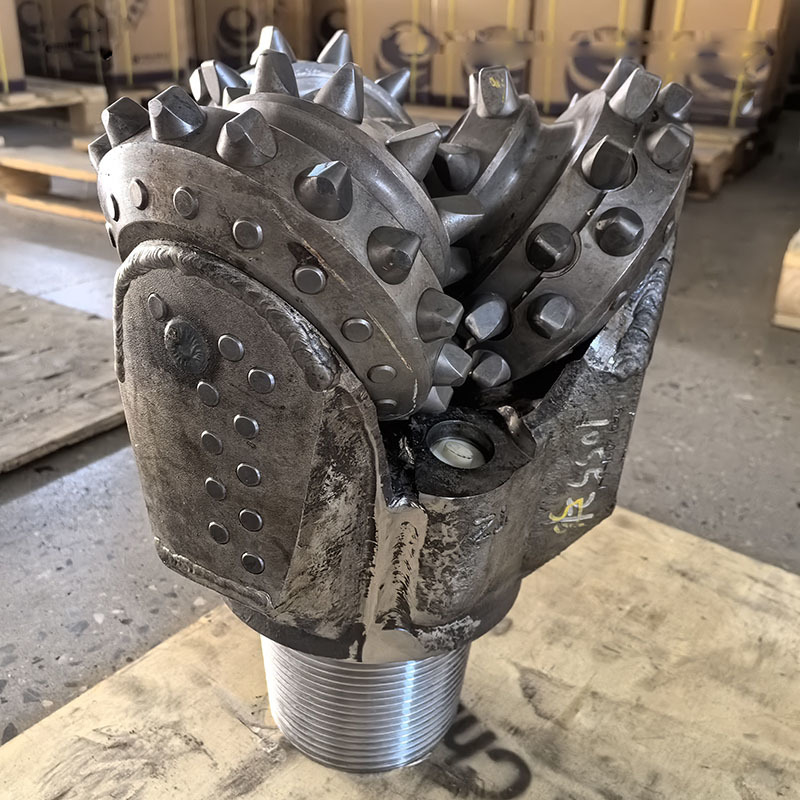

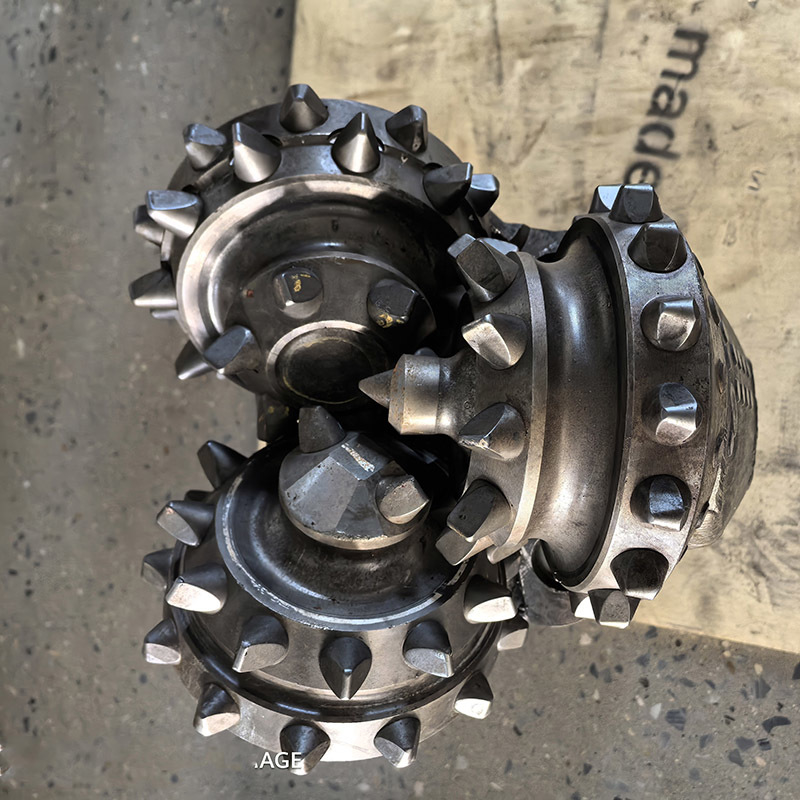

Perforazione triconica a carburo per roccia dura con cuscinetto sigillato composito

Il trapano a tre coni è uno strumento comunemente utilizzato nei settori della perforazione petrolifera, dell'esplorazione geologica, dello scavo minerario, ecc. È composto principalmente da tre coni rotabili,che aiutano la trivella a rompere le rocce nella formazioneQuesto tipo di trapano combina taglio multiangolo e triturazione a rotolamento per soddisfare le esigenze di perforazione di varie formazioni.

Le strutture principali che compongono un trapano a rulli includono il corpo del trapano, tre rulli, il sistema di cuscinetti, l'ugello e la struttura della superficie dei denti.I denti del cono a rulli sono divisi in due tipi: denti in lega dura o denti in acciaio; il cono del rullo è sostenuto da una struttura di supporto installata sotto il corpo e l'albero del cono del rullo è fissato all'interno della struttura del cuscinetto;che consente di sopportare carichi in diverse direzioniLa trivella di solito ha un canale di fluido di perforazione all'interno, che è progettato con un ugello per migliorare l'effetto di pulizia dei detriti di roccia.la rotazione della trivella spinge il cono a rotolare e a entrare in contatto con la rocciaSotto l'azione della pressione assiale e della rotazione, i denti entrano continuamente nella massa di roccia fratturata della formazione.i detriti vengono portati via dall'area di lavoro dal fluido di perforazioneDurante il processo di laminazione, si verifica un movimento di scorrimento che aumenta la forza di taglio della superficie dei denti sulle rocce.Il sistema di cuscinetti è responsabile del supporto del cono a rulli per resistere alla pressione e alla coppia di perforazione, e le sue prestazioni influenzano direttamente la vita utile della trivella.

• Un trapano a tre coni è costituito da tre coni, struttura di taglio, struttura di cuscinetto, elemento di blocco, dispositivo di sigillamento per il deposito di olio, dispositivo di ugello, ecc.Questa struttura consente alla trivella di adattarsi alle diverse condizioni geologiche e di migliorare l'efficienza della perforazione
• I tipi di cuscinetti di tre fori a cono sono suddivisi in cuscinetti a rotolamento e cuscinetti scorrevoli e diversi tipi di cuscinetti sono adatti a diverse condizioni e esigenze di perforazione
• I tipi di tenuta delle trivelle includono sigilli in gomma e sigilli in metallo, e la progettazione delle sigille è cruciale per proteggere i cuscinetti e prolungare la vita delle trivelle
• I denti di un trapano a tre coni possono essere intarsiati (denti in lega dura) o fresati (denti in acciaio),e diversi materiali dentali e metodi di fissaggio influenzano l'efficienza di rottura della roccia e la durata di vita della trivella
• Al fine di migliorare l'efficienza di rottura della trivella, durante il processo di progettazione verrà studiata la disposizione dei denti della trivella a rulli.La disposizione ottimale dei denti sarà determinata calcolando il numero di denti a contatto con il fondo per le disposizione dei denti equidistanti e non uniformi.
• La direzione della linea della cresta dentale è strettamente correlata alla zona di frantumazione sul fondo del pozzo.Riprogettare la direzione della linea della cresta dei denti può migliorare l'efficienza di frantumazione in fondo al pozzo
• Stabilito un modello per il numero di denti di contatto inferiori del trapano a rulli e analizzato il modello di distribuzione del numero di denti di contatto inferiori,che svolge un ruolo importante nel miglioramento della velocità di perforazione meccanica e nell'estensione della durata di utilizzo del trapano
